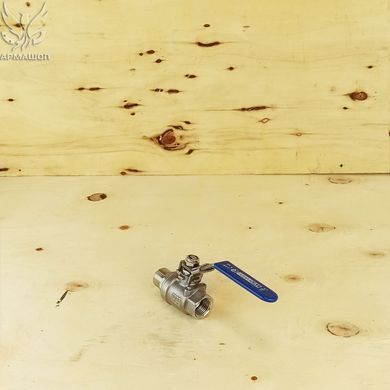

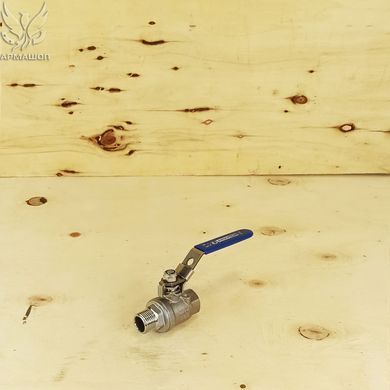

Кран шаровый нержавеющий двухсоставной муфтовый Armaval В-Н DN 15 (1/2")

Артикул 90502

Кран шаровый нержавеющий муфтовый Armaval В-Н DN 15 (1/2") имеет двухсоставной корпус из нержавеющей стали AISI 304 с присоединением внутренняя-наружная резьба 1/2 дюйма.

На рычаге имеется система блокировки поворота ручки с отверстием для замка. Длина рычага от оси штока — 105 мм.

Устройство может применяться в трубопроводах пищевой, химической, нефтеперерабатывающей промышленности для перекрытия рабочего вещества с температурой до 180 градусов по Цельсию и номинальным давлением до 63 бар.

Номинальное давление на корпусе 1000 WOG измеряется в Psi и указывается для работы устройства при 20 °С.



Подробное техническое описание и размеры крана шарового нержавеющего Armaval с В-Н резьбой смотрите в приложенном ниже PDF-файле:

Скачать технические характеристики крана нержавеющего Armaval с В-Н резьбой (картинка)

Войти с помощью
Оцените товар
Отправить
210.00 грн. з ПДВ
В наличии
Войдите на сайт чтобы
добавить товар в список желаний
К сравнению
  • Самовывоз.
  • Новой Почтой по Украине.
  • Транспортные компании САТ, Delivery по Украине.
  • Курьером по Киеву — уточняйте у менеджера.
  • Наложенным платежом НЕ отправляем!

Подробнее о доставке

Работаем только по предоплате!

Цены по выставленным счетам действительны 1 день.

Минимальная сумма заказа от 1000 грн.

  • Безналичная оплата с НДС согласно счёта-фактуры.
  • Наличными через кассу любого банка Украины.
  • Оплата через Приват24 на расчетный счёт предприятия.

Подробнее об оплате

Характеристики
Присоединение

Фланцевое — основным достоинством таких присоединений является возможность многократного и сравнительного легкого монтажа/демонтажа элементов трубопровода с большим и средним диаметром. Вместе с тем, конструкция таких узлов имеет значительный вес и требует периодической подтяжки резьбовых элементов.

Межфланцевое — данное присоединение можно назвать подтипом предыдущего. Оно сохраняет его достоинства, позволяя при этом несколько сократить монтажную длину и использовать меньшее количество крепежных элементов.

Муфтовое — резьбовое присоединение для кранов малого и среднего диаметра. Оно также является разборным, однако не требует дополнительных элементов крепежа и не добавляет веса конструкции. Вместе с тем, наличие резьбы на трубах сокращает толщину их стенок, снижая максимально допустимые нагрузки.

Под приварку — неразборный тип соединения, обеспечивающий максимальную герметичность и высокую надежность узлов. Он требует тщательной предварительной подготовки свариваемых поверхностей, а также существенно усложняет демонтаж элементов трубопровода.

Комбинированное — в кранах данного типа одновременно присутствуют соединения двух типов: приварное/фланцевое, приварное/муфтовое и т.п.

муфтовое
Номинальный диаметр DN (Ду)

Номинальный диаметр DN (условный проход Ду) — номинальный параметр, применяется для описания типоразмеров арматуры в трубопроводных системах.

Номинальный диаметр крана шарового картинка

Условный проход примерно соответствует диаметру просвета присоединяемого элемента трубопровода. Он указывается без использования единиц измерения (например, DN 100, Ду 100), однако подразумевается, что значение указано в миллиметрах.

15 мм
Диаметр прохода d 15 мм
Диаметр в дюймах

Диаметр в дюймах — обозначение условного диаметра крана, переведенное для удобства в дюймы. В дюймовых единицах измерения отражают не реальные диаметры арматуры, а лишь ее типоразмеры.

УСЛОВНЫЙ ПРОХОД
Дюйм Ду
3/8 10
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 80
4 100
1/2"
Номинальное давление PN (Ру)

Номинальное давление PN (Ру) — отражает максимальный уровень давления рабочей среды (с температурой 20° C), при котором кран будет исправно работать продолжительное время.

Важно помнить, что высокая температура рабочей среды сокращает максимально допустимое давление в текущий момент (так называемое рабочее давление или Pp).


Кривая зависимости рабочего давления от температуры рабочей среды:

номинальное давление крана картинка

63 бар
Тип прохода
полнопроходной
Резьба на кране внутренняя-наружная
Корпус крана

Моноблочный — краны отличаются монолитной конструкцией, в которой места крепления к трубопроводу являются частью корпуса. Такие краны ценятся за сравнительно небольшую монтажную длину и вес, однако, как правило, они не пригодны для ремонта в случае выхода из строя.

Двухсоставной — отличительной особенностью таких корпусов является наличие двух основных деталей, из которых состоит кран. Конструкция, как правило, позволяет проводить ремонт или ревизию, однако требует полного демонтажа всех соединений.

Трехсоставной — корпуса этого типа состоят из трех основных частей: средняя часть для удержания шара с уплотнениями и две боковые — для крепления к трубам. За счет этого можно проводить обслуживание крана, не нарушая при этом герметичность соединений с трубопроводом.

Цельносварной — основные детали таких корпусов соединяются между собой с помощью сварки, с целью обеспечения максимально надёжной защиты от протечек. Эта особенность конструкции исключает возможность проведения ремонта и полноценной ревизии уплотнений.

двухсоставной
Материал корпуса нержавеющая сталь
Марка материала корпуса AISI 304 (08Х18Н10)
Монтажная длина

Монтажная длина — расстояние между присоединительными поверхностями (торцами). Позволяет заранее рассчитать сколько места будет занимать соответствующий кран.

монтажная длина шарового крана картинка

Читайте Как измерить монтажную длину фланцевой запорной арматуры

66 мм
Максимальная температура рабочей среды 180°С
Рабочая среда вода, горячая вода, нейтральная среда
Тип крана

Двухходовой кран — традиционная модификация шаровых кранов, присоединяемых к трубопроводу с двух сторон. Их конструкция предназначена для перекрытия потока рабочей среды, а в некоторых случаях и для регулирования напора. Если устройство крана предполагает однонаправленное движение рабочей среды, это направление обозначают на корпусе.

Трехходовой кран — этот тип кранов может быть реализован двумя способами, в них может быть либо L-образный, либо T-образный проход. В первом случае кран позволяет пустить поток рабочей среды лишь через две трубы из трех подключенных, а во втором – сразу через все три. Конкретный подвид прохода указывается на ручке крана.

схема работы трехходового крана картинка

двухходовой
Особенность крана на высокое давление, с ручкой рычагом
Управление

Ручное — управление краном осуществляется вручную с помощью рукоятки в виде рычага или "бабочки". На кранах с большим диаметром они не используются, поскольку для них необходимо прикладывать слишком много усилий.

Ручное с редуктором — управление краном также осуществляется вручную, однако для облегчения процесса используется редукторный механизм с большим передаточным моментом.

Под электропривод — на штоке крана есть специальное крепление для установки электропривода. Управление может осуществляться автоматически и не зависит от диаметра шара.

С пневмоприводом — данный тип привода работает за счет сжатого воздуха и предпочтителен в трубопроводных системах с высокими требованиями к пожаро- и взрывобезопасности.

ручное

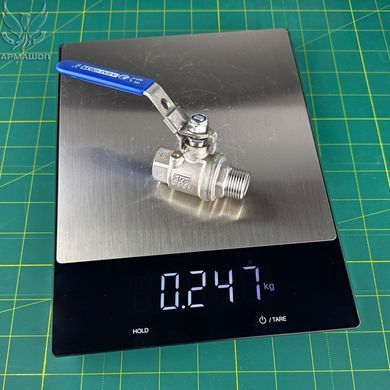

Вес 0,25 кг
Производитель ARMAVAL
Страна производителя

Подразумевается страна юридической регистрации бренда.

КНР
