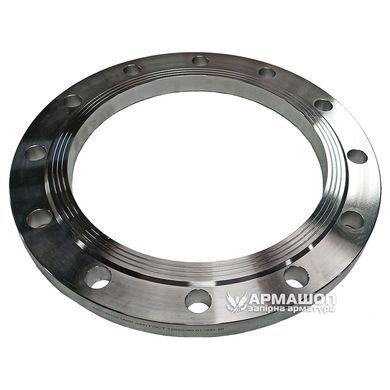

Фланець плоский нержавіючий Ду 350 (377) Ру 10 виготовлений по ГОСТ 12820-80 і призначений для приварки до труби з нержавіючої сталі з зовнішнім діаметром 377 мм.
Перед зварюванням труба вставляється в центральний отвір фланця і приварюється двома швами: одним — по торцю труби, а другим — зі зворотного боку фланця.

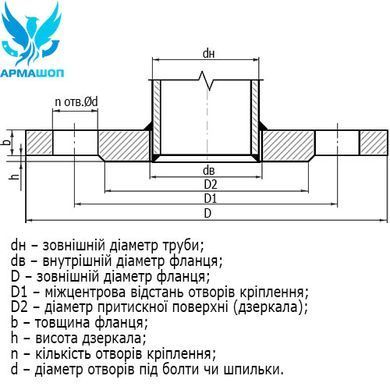

Схема плоского фланця
- dн — зовнішній діаметр труби;
- dв — внутрішній діаметр фланця;
- D — зовнішній діаметр фланця;
- D1 — міжцентрова відстань кріпильних отворів;
- D2 — діаметр притискної поверхні (дзеркала);
- b — товщина фланця;
- h — висота дзеркала;
- n — кількість кріпильних отворів;
- d — діаметр отворів під болти або шпильки.
Розміри плоского фланця Ру 1,0 МПа (10 кгс/см²)
| Ду | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 300 | 500 | 460 | 430 | 377 | 24 | 22 | 16 | 15,85 |
Нижче можна скачати таблиці з розмірами згідно ГОСТ на сталеві плоскі фланці:
