Фланець комірцевий сталевий приварний встик Ду 65 Ру 16

Фланець комірний сталевий приварний встик Ду 65 Ру 16 задіюється в якості з'єднувальної деталі у системі трубопроводів і є її невід'ємною частиною.

Комірний тип фланців приєднується шляхом зварювання встик до труби, а з іншого боку — поверхнею ущільнювача з отворами під шпильки або болти.

Розрахований на високий тиск та відповідає всім стандартам за ГОСТ 12821.

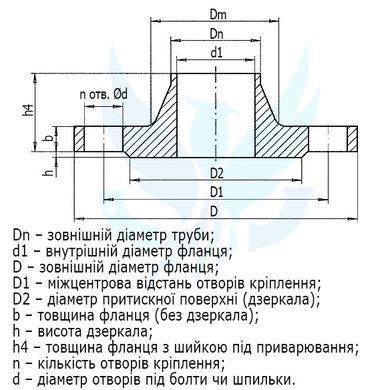

Схема комірцевого фланця

• Dn — зовнішній діаметр труби;
• d1 — внутрішній діаметр фланця;
• D — зовнішній діаметр фланця;
• D1 — міжцентрова відстань отворів кріплення;
• D2 — діаметр притискної поверхні (дзеркала);
• b — товщина фланця;
• h — висота дзеркала;
• h4 — товщина фланця з шийкою під приварювання;
• n — кількість кріпильних отворів;
• d — діаметр отворів під болти або шпильки.

Розміри комірцевого фланця Ру 1,6 МПа (16 кгс/см²)

Ознайомитись з ГОСТами можна у PDF-файлах нижче:
