Фланец плоский нержавеющий DIN 2576 Ду 15 (18) Ру 10

Артикул FD2576015010

Фланец плоский нержавеющий DIN 2576 Ду 15 (18) Ру 10 с впадиной под сварку применяется в трубопроводах на молочных заводах, в пищевой промышленности, фармацевтической и химической отрасли.

В центральном отверстии изделия имеется специальная выточка (гнездо), которая называется впадиной. Диаметр впадины соответствует наружному диаметру трубы, что позволяет упростить посадку и центровку трубы.

Фланец соединяется с трубой посредством вставки торца трубы во впадину, с последующим обвариванием по диаметру.

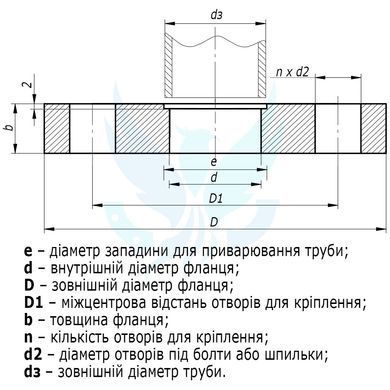

фланец нержавеющий din картинка

  • e — диаметр впадины (гнезда) для приваривания трубы;
  • d — внутренний диаметр фланца;
  • D — наружный диаметр фланца;
  • D1 — межцентровое расстояние крепежных отверстий;
  • b — толщина фланца;
  • n — количество крепежных отверстий;
  • d2 — диаметр отверстий под болты или шпильки.

Размеры нержавеющего фланца DIN

DN D D1 b d2 x n e
10 90 60 11 14x4 12,2
15 95 65 11 14x4 18,2
20 105 75 13 14x4 22,2
25 115 85 13 14x4 28,2
32 140 100 13 18x4 34,2
40 150 110 13 18x4 40,2
50 165 125 13 18x4 52,2
65 185 145 15 18x4 70,3
80 200 160 15 18x8 85,3
100 220 180 15 18x8 104,3

Размеры отверстия для приваривания труб соответствуют размерам по стандарту DIN 11850.

DIN 11850 картинка

Войти с помощью
Оцените товар
Отправить
330.00 грн. з ПДВ
В наличии
Войдите на сайт чтобы
добавить товар в список желаний
К сравнению
  • Самовывоз.
  • Новой Почтой по Украине.
  • Транспортные компании САТ, Delivery по Украине.
  • Курьером по Киеву — уточняйте у менеджера.
  • Наложенным платежом НЕ отправляем!

Подробнее о доставке

Работаем только по предоплате!

Цены по выставленным счетам действительны 1 день.

Минимальная сумма заказа от 1000 грн.

  • Безналичная оплата с НДС согласно счёта-фактуры.
  • Наличными через кассу любого банка Украины.
  • Оплата через Приват24 на расчетный счёт предприятия.

Подробнее об оплате

Характеристики
Тип фланца плоский
Материал фланца нержавеющая сталь
Марка материала фланца AISI 304 (08Х18Н10)
Номинальный диаметр DN (Ду) 15 мм
Номинальное давление PN (Ру) 10 бар
Наружный диаметр трубы 18 мм
Диаметр впадины для приварки трубы 18,2 мм
Внутренний диаметр фланца 15 мм
Наружный диаметр фланца 95 мм
Межцентровое расстояние крепежных отверстий 65 мм
Толщина фланца (без зеркала) 11 мм
Количество отверстий под крепеж 4
Диаметр отверстий под крепеж 14 мм
Номинальный диаметр болтов или шпилек М12
Присоединение к трубе сварка
Особенность конструкции фланца с впадиной под сварку
Стандарт
DIN 2576
