Фланец плоский нержавеющий DIN 2576 Ду 25 (28) Ру 10 с впадиной под сварку применяется в трубопроводах на молочных заводах, в пищевой промышленности, фармацевтической и химической отрасли.
В центральном отверстии изделия имеется специальная выточка (гнездо), которая называется впадиной. Диаметр впадины соответствует наружному диаметру трубы, что позволяет упростить посадку и центровку трубы.
Фланец соединяется с трубой посредством вставки торца трубы во впадину, с последующим обвариванием по диаметру.

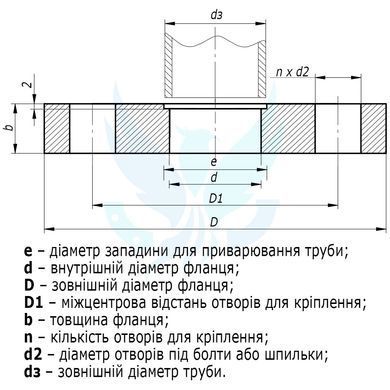

- e — диаметр впадины (гнезда) для приваривания трубы;
- d — внутренний диаметр фланца;
- D — наружный диаметр фланца;
- D1 — межцентровое расстояние крепежных отверстий;
- b — толщина фланца;
- n — количество крепежных отверстий;
- d2 — диаметр отверстий под болты или шпильки.
Размеры нержавеющего фланца DIN
| DN | D | D1 | b | d2 x n | e |
| 10 | 90 | 60 | 11 | 14x4 | 12,2 |
| 15 | 95 | 65 | 11 | 14x4 | 18,2 |
| 20 | 105 | 75 | 13 | 14x4 | 22,2 |
| 25 | 115 | 85 | 13 | 14x4 | 28,2 |
| 32 | 140 | 100 | 13 | 18x4 | 34,2 |
| 40 | 150 | 110 | 13 | 18x4 | 40,2 |
| 50 | 165 | 125 | 13 | 18x4 | 52,2 |
| 65 | 185 | 145 | 15 | 18x4 | 70,3 |
| 80 | 200 | 160 | 15 | 18x8 | 85,3 |
| 100 | 220 | 180 | 15 | 18x8 | 104,3 |
Размеры отверстия для приваривания труб соответствуют размерам по стандарту DIN 11850.
