Фланец плоский нержавеющий Ду 100 (108) Ру 10 изготовлен по ГОСТ 12820-80 и предназначен для приварки к трубе из нержавеющей стали с наружным диаметром 108 мм.
Перед сваркой труба вставляется в центральное отверстие фланца и приваривается двумя швами: одним — по торцу трубы, а вторым — с обратной стороны фланца.

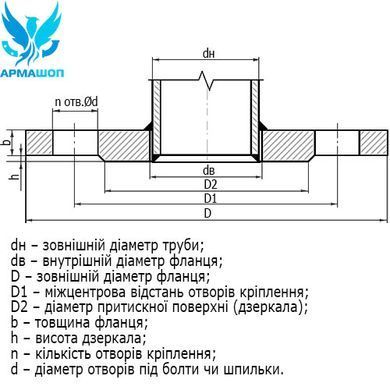

Чертеж нержавеющего плоского фланца
- dн — наружный диаметр трубы;
- dв — внутренний диаметр фланца;
- D — наружный диаметр фланца;
- D1 — межцентровое расстояние крепежных отверстий;
- D2 — диаметр прижимной поверхности (зеркала);
- b — толщина фланца;
- h — высота зеркала;
- n — количество крепежных отверстий;
- d — диаметр отверстий под болты или шпильки.
Размеры плоского фланца Ру 1,0 МПа (10 кгс/см²)
| Ду | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 100 | 215 | 180 | 158 | 110 | 19 | 18 | 8 | 3,96 |
Ниже можно скачать ГОСТ на плоские фланцы:
