Фланец плоский нержавеющий Ду 25 (32) Ру 16 изготовлен по ГОСТ 12820-80 и предназначен для приварки к нержавеющей трубе с наружным диаметром 32 мм. Перед сваркой фланец надевается на конец трубы.

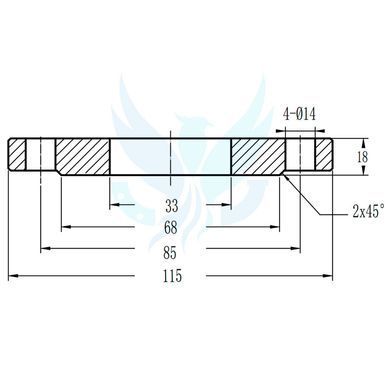

Чертеж нержавеющего плоского фланца
- dн — наружный диаметр трубы;
- dв — внутренний диаметр фланца;
- D — наружный диаметр фланца;
- D1 — межцентровое расстояние крепежных отверстий;
- D2 — диаметр прижимной поверхности (зеркала);
- b — толщина фланца;
- h — высота зеркала;
- n — количество крепежных отверстий;
- d — диаметр отверстий под болты или шпильки.
Размеры плоского фланца Ру 1,6 МПа (16 кгс/см²)
| Ду | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 25 | 115 | 85 | 68 | 33 | 16 | 14 | 4 | 1,15 |
Ниже можно скачать ГОСТ на плоские фланцы:
