Фланец плоский нержавеющий Ду 40 (45) Ру 16 изготовлен по ГОСТ 12820-80 и предназначен для приварки к нержавеющей трубе с наружным диаметром 45 мм. Перед сваркой фланец надевается на конец трубы.

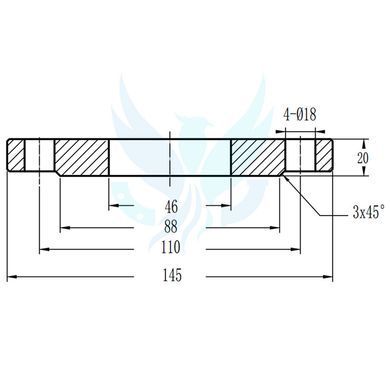

Чертеж нержавеющего плоского фланца
- dн — наружный диаметр трубы;
- dв — внутренний диаметр фланца;
- D — наружный диаметр фланца;
- D1 — межцентровое расстояние крепежных отверстий;
- D2 — диаметр прижимной поверхности (зеркала);
- b — толщина фланца;
- h — высота зеркала;
- n — количество крепежных отверстий;
- d — диаметр отверстий под болты или шпильки.
Размеры плоского фланца Ру 1,6 МПа (16 кгс/см²)
| Ду | D | D1 | D2 | dв | b | d | n | Масса, кг |
| 40 | 145 | 110 | 88 | 46 | 17 | 18 | 4 | 1,96 |
Ниже можно скачать ГОСТ на плоские фланцы:
