Фланец воротниковый стальной приварной встык Ду 200 Ру 16

Фланец воротниковый стальной приварной встык Ду 200 Ру 16 задействуется в качестве соединительной детали в системе трубопроводов и является ее неотъемлемой частью.

Воротниковый тип фланцев присоединяется путем сварки встык к трубе, а с другой стороны — уплотнительной поверхностью с отверстиями под шпильки или болты.

Рассчитан на высокое давление и отвечает всем стандартам по ГОСТ 12821.

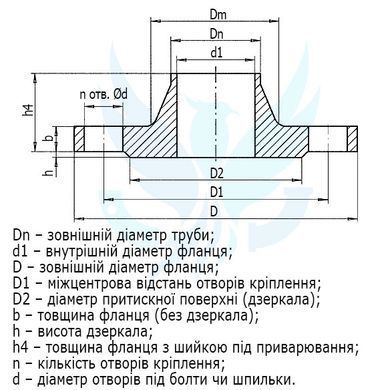

Схема воротникового фланца

• Dn — наружный диаметр трубы;
• d1 — внутренний диаметр фланца;
• D — наружный диаметр фланца;
• D1 — межцентровое расстояние крепежных отверстий;
• D2 — диаметр прижимной поверхности (зеркала);
• b — толщина фланца;
• h — высота зеркала;
• h4 — толщина фланца с шейкой под приварку;
• n — количество крепежных отверстий;
• d — диаметр отверстий под болты или шпильки.

Размеры воротникового фланца Ру 1,6 МПа (16 кгс/см²)

Ознакомится с ГОСТами можно в PDF-файлах ниже:
