Фланец воротниковый стальной приварной встык Ду 25 Ру 16 задействуется в качестве соединительной детали в системе трубопроводов и является ее неотъемлемой частью.
Воротниковый тип фланцев присоединяется путем сварки встык к трубе, а с другой стороны — уплотнительной поверхностью с отверстиями под шпильки или болты.
Рассчитан на высокое давление и отвечает всем стандартам по ГОСТ 12821.

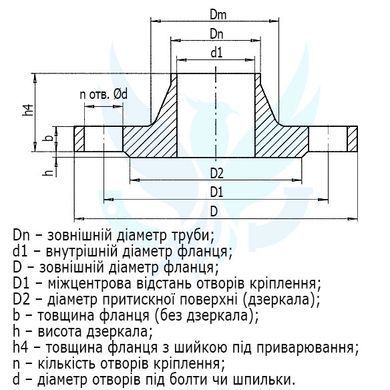

Схема воротникового фланца
- Dn — наружный диаметр трубы;
- d1 — внутренний диаметр фланца;
- D — наружный диаметр фланца;
- D1 — межцентровое расстояние крепежных отверстий;
- D2 — диаметр прижимной поверхности (зеркала);
- b — толщина фланца;
- h — высота зеркала;
- h4 — толщина фланца с шейкой под приварку;
- n — количество крепежных отверстий;
- d — диаметр отверстий под болты или шпильки.
Размеры воротникового фланца Ру 1,6 МПа (16 кгс/см²)
| Ду | D | D1 | D2 | Dn | d1 | b | d | h | h4 | n | Масса, кг |
| 25 | 115 | 85 | 68 | 33 | 25 | 12 | 14 | 2 | 38 | 4 | 1,02 |
