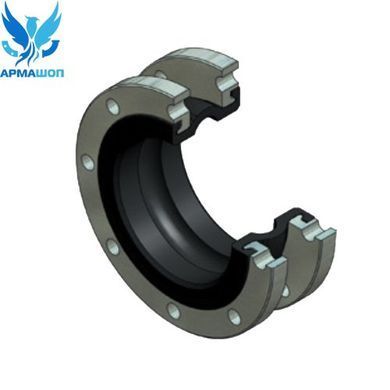

Вібровставка фланцева CMO EPDM DN 450 PN 10

Сильфонний — компенсатор, що дозволяє сприймати різні переміщення в осьовому, кутовому і поперечному напрямках, а також компенсувати розбіжності елементів трубопроводу і поглинати вібрації.

Вібровставка — навантаження в ній сприймає гнучкий еластомір (спеціальна гума). На відміну від сильфона цей матеріал не схильний до втоми, що дозволяє подовжити термін експлуатації компенсатора.

Фланцеве — головною перевагою таких з'єднань є можливість багаторазового і порівняно легкого монтажу/демонтажу елементів трубопроводу з великим і середнім діаметром. Разом з тим, конструкція таких вузлів має значну вагу і вимагає періодичного підтягання різьбових елементів.

Муфтове — різьбове з'єднання для компенсаторів малого і середнього діаметра. Воно також є розбірним, однак не вимагає додаткових елементів кріплення і не додає ваги конструкції. Разом з тим, наявність різьблення на трубах скорочує товщину їх стінок, знижуючи максимально допустимі навантаження.

Під приварення — нерозбірний тип з'єднання, що забезпечує максимальну герметичність і високу надійність вузлів. Він вимагає ретельної попередньої підготовки поверхонь, що зварюються, а також істотно ускладнює демонтаж елементів трубопроводу.

Номінальний діаметр DN (умовний прохід Ду) — номінальний параметр, застосовується при описі трубопровідних систем, як характеризуюча ознака при монтажі і підгонці один до одного деталей трубопроводу (труб, фітингів, арматури).

Умовний прохід приблизно відповідає діаметру просвіту елемента трубопроводу. Він не має одиниці виміру і вказується, наприклад, як DN 100, (Ду 100 в минулому), але мається на увазі діаметр 100 мм.

PN — величина максимально допустимого тиску. Дотримання правил експлуатціі і збереження тиску в межах цього рівня гарантує справну роботу арматури протягом заявленого терміну експлуатації.

Монтажна довжина — відстань між приєднувальними поверхнями (торцями, фланцями). Дозволяє заздалегідь розрахувати скільки місця займатиме відповідний компенсатор.

Осьовий — призначений для сприйняття навантажень від осьових зсувів трубопроводу, що виникають в результаті вібрації і температурних розширень.

Кутовий — поглинає навантаження трубопроводу, що повертається на певний кут.

Зсувний — призначений для компенсації зсуву елементів трубопровідної системи в певних площинах.

Осьове зміщення компенсатора — це поздовжнє зміщення (осьовий хід λ), яке дозволяє компенсатору розтягуватися або стискатися вздовж осі, зберігаючи герметичність.

Наприклад, позначення на корпусі +10/-20 вказує на розширення уздовж осі компенсатора на 10 мм і стиснення на 20 мм.

Поперечне зміщення компенсатора — це бічний зсув на величину δ, при якому сильфон може деформуватися на вказану величину в будь-якому поперечному напрямку, зберігаючи герметичність.

Кутове зміщення компенсатора — це поворот на певний кут γ відносно осі. При такому типі деформації сильфон під дією кутових моментів може згинатися зі значними переміщеннями, зберігаючи герметичність.

Наприклад, значення 30° або ±30° означає кутовий поворот осі компенсатора на 30 градусів у будь-який бік.
