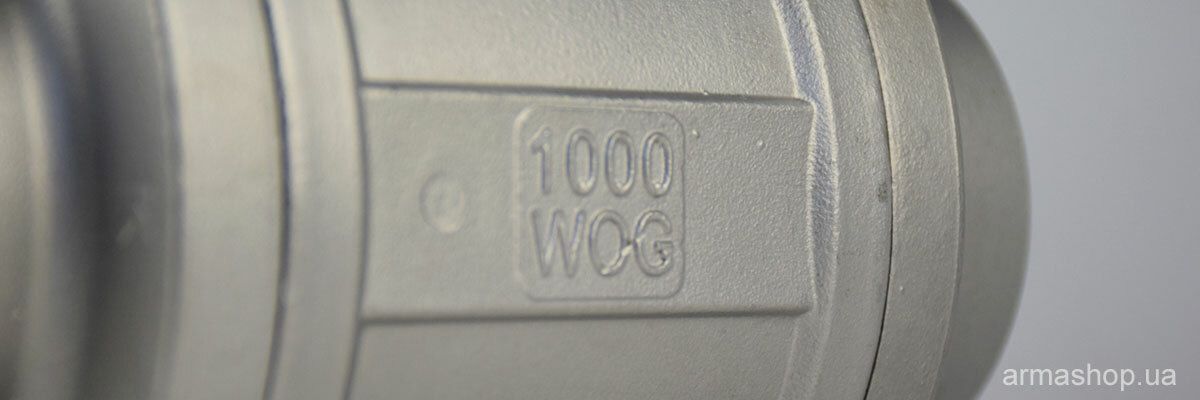

Маркировка 1000 WOG на нержавеющих шаровых кранах расшифровывается как 1000 PSI CWP (Cold Working Pressure — Рабочее давление при температуре) для сред Water, Oil, Gas. Это означает, что кран рассчитан на максимальное рабочее давление 1000 PSI (69 бар/6,9 МПа) при температуре окружающей среды (от -20 °C до +38 °C).
В европейской и украинской практике такие литые нержавеющие краны (2- и 3-составные) классифицируют и реализуют как аналог номинала PN63 (или PN64).
Расшифровка аббревиатуры WOG и специфика маркировки
- W (Water) — Вода (холодная, горячая, техническая, питьевая).
- O (Oil) — Масло, нефть, жидкие смазки, топливо и неагрессивные нефтепродукты.
- G (Gas) — Газ (сжатый сухой воздух, инертные газы, природный газ в некритических линиях).
Почему краны маркируют именно 1000 WOG
- Аббревиатура WOG с указанием давления в PSI является общепринятым стандартом (ANSI/API/MSS) для трубопроводной арматуры.
- Конструкция нержавеющих кранов из литых сталей CF8 (AISI 304) или CF8M (AISI 316) технологически рассчитывается с запасом прочности корпуса под 69 бар.
Это давление кран выдерживает исключительно в базовом температурном диапазоне: от -20 °C до +38 °C (по европейским и азиатским стандартам ISO/GB) или от -29 °C до +38 °C (по американскому стандарту ASME B16.34, что соответствует -20 °F...+100 °F).
Нормативные стандарты изготовления кранов 1000 WOG
Нержавеющие шаровые краны 1000 WOG (из AISI 304 / AISI 316), импортируемые из Азии и Европы, изготавливаются по строго определенным международным и отраслевым нормативам:
1. Стандарты расчета корпуса и давления:
- ASME B16.34 — мировой базовый стандарт для трубопроводной арматуры.
- MSS SP-110 — специализированный американский стандарт для шаровых кранов с резьбовым и сварным присоединением.
- GB/T 12224/GB/T 12237 — китайские национальные стандарты на стальные шаровые краны (полные аналоги международных ISO 17292 и ISO 7121).
2. Стандарты присоединительных патрубков:
- Для муфтовых кранов (резьба): ISO 228-1(G), ISO 7-1/EN 10226-1(BSPT) или ASME B1.20.1(NPT).
- Для трехсоставных кранов (под приварку): ASME B16.25/EN 12627.
Влияние температуры на рабочее давление и уплотнительные материалы кранов 1000 WOG
При возрастании температуры среды допустимое давление крана планово снижается из-за свойств фторопластового уплотнения шара:
- Для кранов с чистой прокладкой PTFE: рабочий диапазон составляет от -20 до +150 °C. При достижении +100 °C предельное давление снижается до 40 бар, а при +150 °C — до 14-15 бар.
- Для кранов с улучшенным седлом RPTFE (армированным 15% стекловолокна): рабочий диапазон расширяется от -20 °C до +180 °C. При +150 °C такой кран держит до 20 бар, а при +180 °C — 10–12 бар.
Сводная таблица падения давления для кранов 1000 WOG
| Температура среды, °C | Давление для PTFE | Давление для RPTFE (армированный 15% GF) | Примечания |
|
від -20 до +38 °C |
69 бар (1000 PSI) |
69 бар (1000 PSI) |
Базовое давление CWP (холодная вода, масляные среды, сухой газ) |
|
+50 °C |
58 бар (840 PSI) |
62 бар (900 PSI) |
Подогретая вода, технологические растворы |
|
+100 °C |
40 бар (580 PSI) |
44 бар (640 PSI) |
Горячая вода, конденсат |
|
+150 °C |
15 бар (215 PSI) |
20 бар (290 PSI) |
Предельная паспортная рабочая температура для PTFE |
|
+180 °C |
0 бар (запрещено) |
12 бар (175 PSI) |
Насыщенный пар, крайняя точка для RPTFE |
|
+200 °C |
0 бар (разрушение) |
4 бар (60 PSI) |
Кратковременные температурные пики (RPTFE) |

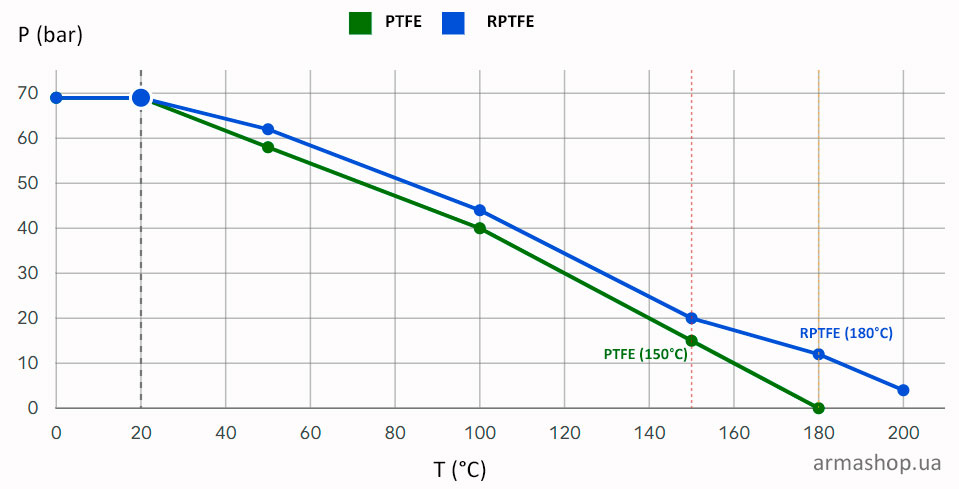

График зависимости давления от температуры для кранов 1000 WOG
|
