Надійність і довговічність будь-якої трубопровідної системи залежить не лише від якості запірної арматури чи матеріалу самих труб, а й від правильності їхньої фіксації. Некоректно підібране кріплення призводить до провисання магістралі, виникнення надлишкових механічних напружень, вібрації та, як наслідок, до розгерметизації з'єднань.

Згідно з будівельними стандартами (зокрема, ДСТУ-Н Б В.2.5-73:2013 «Настанова з монтажу внутрішніх санітарно-технічних систем», та положеннями інших технічних довідників з проектування трубопроводів), проектування та прокладання інженерних мереж передбачає обов'язкове використання надійних засобів кріплення. Які повинні повністю компенсувати експлуатаційні навантаження від ваги заповненого трубопроводу та враховувати температурні розширення матеріалу. Основним елементом для вирішення цього завдання є трубний хомут.

Які хомути для кріплення труб бувають

Сучасний ринок монтажних систем пропонує класифікацію засобів кріплення за такими параметрами:

За матеріалом виготовлення:

• Вуглецева сталь (зазвичай оцинкована для захисту від корозії).
• Нержавіюча сталь (аустенітні сплави AISI 304, AISI 316), що застосовується в умовах підвищеної вологості, хімічної агресії та на об'єктах із суворими санітарно-гігієнічними вимогами.
• Пластикові хомути (поліпропілен, поліамід) — для легких тонкостінних трубопроводів малого діаметра або каналізації.

За конструкцією затискного елемента:

• Двоболтові класичні (ДСТУ ГОСТ 24140:2014) — складаються з двох напівкілець, що стягуються болтами або гвинтами з обох боків. Найбільш універсальний варіант.
• Двоболтові зі швидкою фіксацією — модифікація класичних хомутів. Завдяки спеціальному вирізу (пазу) на одній зі скоб, хомут можна швидко зафіксувати, не викручуючи другий гвинт повністю, що значно прискорює монтаж.
• Одноболтові — для швидкого монтажу. Мають нероз'ємну петлю з одного боку і закриваються лише одним гвинтом з іншого. Призначені для швидкого монтажу легких та середніх трубопроводів.
• U-подібні хомути (болт-скоба за ДСТУ ГОСТ 24137:2008) — суцільний круглий сталевий пруток із наріззю на кінцях. Використовується для жорсткої фіксації труб на металевих профілях, швелерах чи консолях.
• Опорні хомути для вертикальних стояків — спеціальні підсилені комплекти для фіксації вертикальних магістралей на перекриттях. Вони розраховані на утримання великої ваги вертикального стовпа рідини та ефективне гасіння структурних шумів у будівлі.
• Пластикові хомути-кліпси — суцільнолиті елементи для швидкого монтажу легких поліпропіленових труб малого діаметра (внутрішній водопровід).

За наявністю віброгасителя:

• З гумовим профілем (EPDM) — для зниження шуму та компенсації мікродеформацій.
• Без ущільнювача — для жорсткої фіксації, високих температур або специфічних технологічних умов.

Функції використання хомутів для труб

Трубні хомути виконують дві основні функції, визначені нормами проектування:

1. Нерухома опора. Хомут затягується на тілі труби максимально щільно, повністю блокуючи її лінійне чи поперечне переміщення. Це необхідно для поділу трубопроводу на температурно-незалежні сегменти.
2. Рухома опора. Хомут утримує трубу від провисання та поперечного зсуву, але дозволяє їй вільно зміщуватися вздовж своєї осі під час термічного розширення, що є критично важливим для систем опалення та ГВП.

Сфера застосування охоплює житлово-комунальне господарство (водопостачання, водовідведення, опалення), а також промислові сектори: харчову, хімічну, фармацевтичну та нафтопереробну галузі.

Конструкція нержавіючого хомута з ніжкою

Для магістралей із підвищеними вимогами до міцності та стійкості до агресивних середовищ використовують спеціалізовані конструкції. Прикладом надійного інженерного рішення є хомут на трубу нержавіючий AISI 304 ТМ «ARMAVAL», представлений у каталозі інтернет-магазину АРМАШОП.

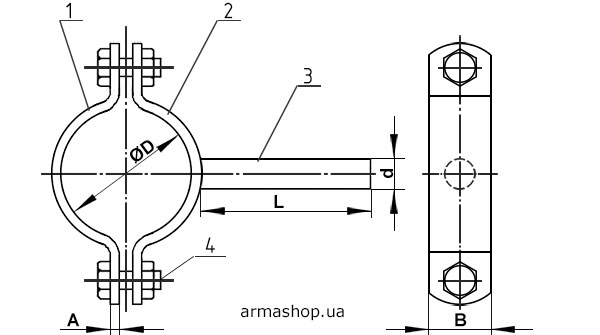

Конструктивні елементи:

• 1, 2 — притискні пластини (скоби). Два напівкільця з аустенітної нержавіючої сталі AISI 304, які охоплюють трубу.
• 3 — опорна ніжка. Надійно приварена до нижньої скоби суцільна металева шпилька (або круглий пруток), яка безпосередньо монтується в стіну, підлогу або металоконструкцію.
• 4 — стяжні болти з гайкою. Фіксують пластини між собою, регулюючи зусилля затиску.

Переваги перед іншими типами хомутів

Конструкція з привареною суцільною ніжкою забезпечує максимальну жорсткість кріплення. На відміну від хомутів із привареною гайкою, куди шпильку потрібно вкручувати окремо, монолітна ніжка виключає ризик люфту чи виривання різьби під дією постійних вібраційних навантажень. Сталь AISI 304 гарантує абсолютну стійкість до вологи, лугів та кислот, що робить цей хомут незамінним у сирих підвалах та на хімічних виробництвах.

Як правильно підібрати хомут для кріплення труби

Підбір кріплення базується на точному знанні зовнішнього діаметра трубопроводу (в міліметрах), а не лише його умовного проходу (DN).

Важливий технічний нюанс маркування

Нержавіючі хомути можуть мати різні номінальні діаметри на маркуванні, але повністю однакові фізичні розміри.

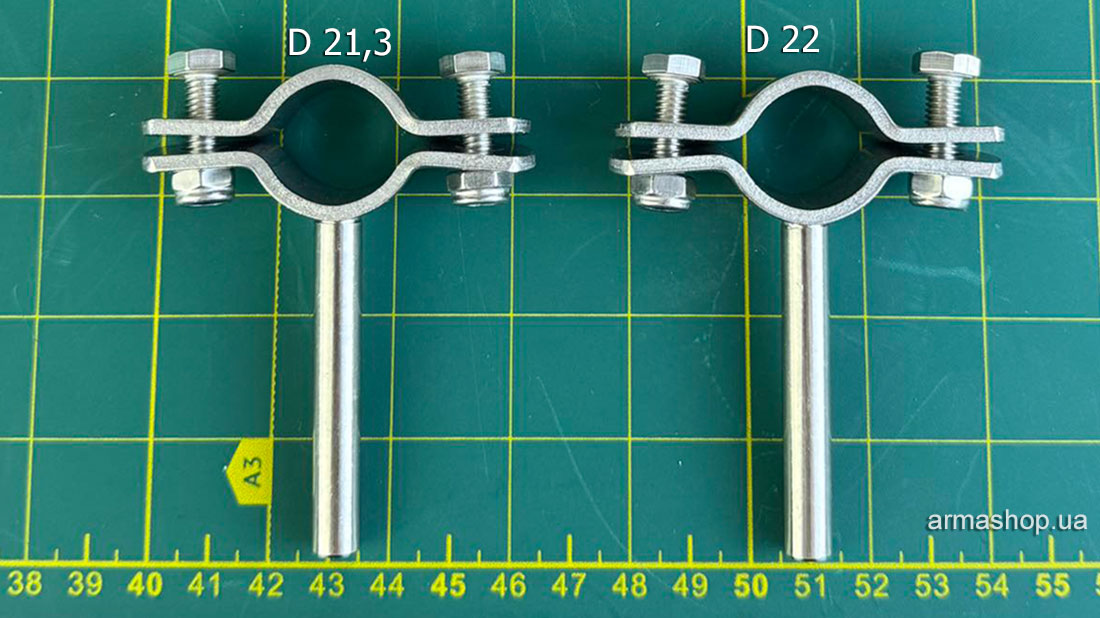

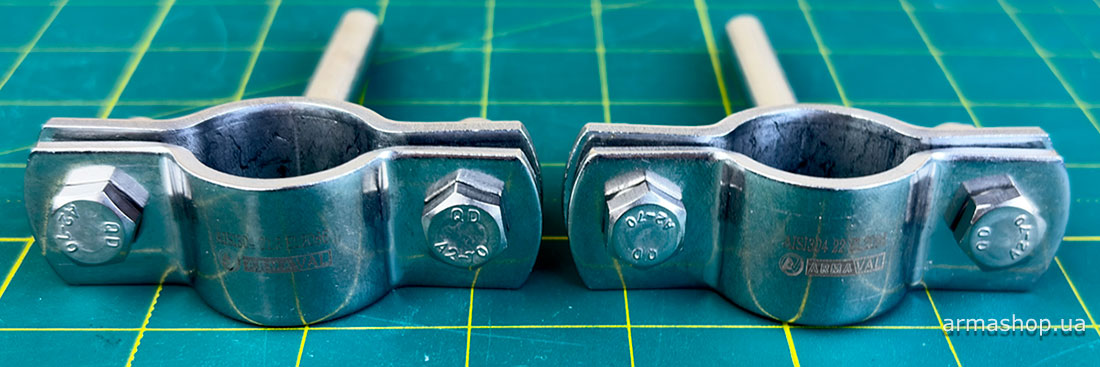

Приклад: Хомути ТМ «ARMAVAL» з маркуванням D 21,3 та D 22 мають однаковий мінімальний внутрішній діаметр 17 мм. У них повністю однакові ширина та товщина притискних пластин (скоб), а також діаметр і довжина опорної ніжки. Вони розраховані на один і той самий діапазон затиску, тому є взаємозамінними.

Для уникнення помилок при проектуванні, на сайті armashop.ua у картках товарів «Хомут нержавіючий» додано PDF-файли зі схемами та детальними геометричними розмірами кожного виробу.

Таблиця розмірів

Нижче наведено довідкову таблицю геометричних параметрів нержавіючих хомутів з ніжкою ТМ «ARMAVAL»:

D — діаметр труби, вказується на маркуванні хомута.

Dmin-Dmax* — мінімальний та максимальний внутрішній діаметр хомута (мм);

L — довжина ніжки (мм);

d — діаметр ніжки (мм);

B — ширина пластини (мм);

A — товщина пластини (мм).

*Примітка:

• Мінімальний внутрішній діаметр Dmin вимірюється при максимальному стисненню обох скоб хомута.

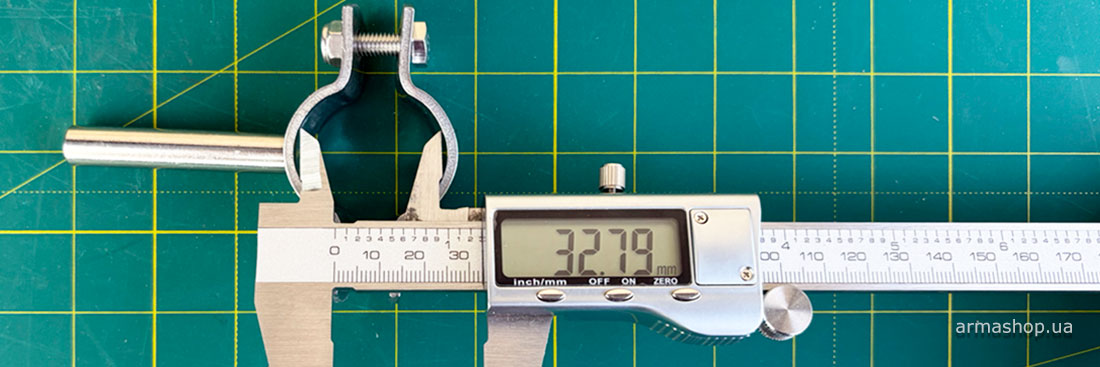

• Dmax — мається на увазі умовний максимальний внутрішній діаметр при розведених скобах, при цьому гайки на болтах закручені лише на повну висоту гайки. При сильнішому закручуванні гайки Dmax буде зменшуватися.

Покрокова інструкція з монтажу хомута з ніжкою

1. Розмітка осі трубопроводу. Визначте місця встановлення опор згідно з будівельними нормами. Крок між хомутами залежить від діаметра труби та температури середовища (наприклад, для сталевої труби DN 15 крок становить приблизно 1,5–2 метри).
2. Підготовка отвору. Просвердліть отвір у тримальній конструкції (стіні або перекритті), що відповідає діаметру дюбеля (якщо монтаж виконується в бетон/цеглу). У разі монтажу на металокаркас, ніжка може приварюватися безпосередньо.
3. Фіксація ніжки. Очистіть отвір, вставте дюбель та закрутіть (або вбийте) ніжку хомута до упору. Перевірте жорсткість посадки — люфт недопустимий.
4. Підготовка хомута. Повністю розкрутіть стяжні болти та зніміть верхню притискну скобу.
5. Укладання та фіксація труби. Вкладіть трубу в нижню скобу, накрийте верхньою силовою пластиною та рівномірно затягніть гайки з обох боків. Увага: Для рухомої опори гайки затягують без надмірного зусилля, залишаючи можливість поздовжнього ковзання труби. Для нерухомої опори затягування виконують максимально щільно.

Де можна підібрати і замовити хомути для кріплення труб в Україні

Підібрати і замовити нержавіючі хомути для труб, а також нержавіючі труби та запірну арматуру до них можна на нашому сайті armashop.ua. Ви можете це зробити самостійно у відповідних розділах нашого сайту за вибраними фільтрами характеристик. Або ж наші технічні фахівці допоможуть проаналізувати специфікацію вашого проекту та підберуть оптимальні монтажні елементи під конкретні експлуатаційні навантаження.
